Оснастка для листогибочных прессов
Держатель инструментов
Система контроллеров ЧПУ
Свет
Ножной переключатель
Листовой фронтальный опорник
Коронование
особенности
- Достигайте точного изгиба с высокой точностью.
- Прочная рама со снятием напряжения для дополнительной устойчивости.
- Увеличенная глубина лубина горловины, ход и дневной свет для повышения производительности.
- Испытайте более мощную и быструю машину с пониженным рабочим шумом благодаря инновационному дизайну.
- Эффективная смена и выравнивание инструмента для ускорения операций.
- Используйте компоненты от всемирно признанных и надежных брендов.
- Упростите процессы обслуживания и ремонта для удобства пользователей.
0
+
Страна-экспортер
0
/5
Уровень удовлетворенности клиентов
0
Члены профессиональной команды
Стандартный компонент
Система управления ЧПУ для листогибочных прессов
DELEM DA58T
Серия DA-50Touch представляет собой современные компактные и универсальные решения для широкого спектра задач листогибочного пресса без ущерба для функциональности станка.
- 15" цветной TFT-дисплей высокого разрешения
- Программирование двумерных графических сенсорных экранов
- До 4 осей (Y1,Y2 + 2 вспомогательные оси)
- Расчет последовательности изгибов
- Усовершенствованные алгоритмы управления по оси Y для клапанов как с замкнутым, так и с разомкнутым контуром.
- Управление короной с ЧПУ
- USB, сопряжение с периферийными устройствами
- Профиль-58ТЛ автономное программное обеспечение
ВАРИАНТ Компонент
Система управления ЧПУ для листогибочных прессов
Настройка контроллера для серии DP-ES Pro

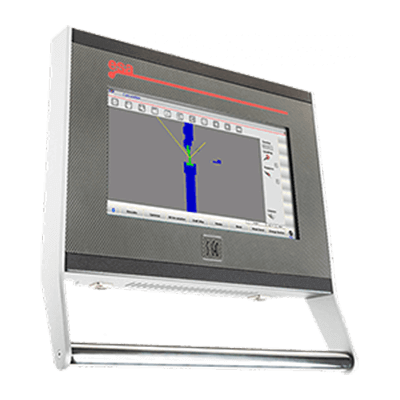

ESA S640
Абсолютная производительность в полнофункциональном ЧПУ для станков с 6 осями. Большой сверхчеткий цветной экран Tft LCD 15" для лучшего восприятия пользователем, благодаря полному и интуитивно понятному HMI.
ESA S650
Промышленный ПК с четырехъядерным процессором Intel и операционной системой Windows 10 гарантирует производительность и универсальность, значительно превосходящие все остальные.
CybTouch 12
CybTouch 12 имеет интуитивно понятный пользовательский интерфейс с сенсорным экраном и обеспечивает высокую степень интеграции функций. Благодаря большим клавишам, интерактивной справке, удобному программному обеспечению и множеству автоматических функций, которые постоянно направляют оператора, CybTouch 12 настолько же мощный, насколько и простой в использовании.
СТАНДАРТ Компонент
Другие компоненты
Каждая деталь может обеспечить долгий срок службы и снизить производственные затраты.
Рама машины
Листогибочные прессы Durmapress имеют прочную моноблочную раму из высокопрочной стали, обеспечивающую неизменную точность и надежность. Каждая рама закалена и имеет 15-летнюю гарантию.
Гидравлический цилиндр
Наши гидравлические цилиндры изготовлены из высококачественной легированной стали, что обеспечивает долговечность и надежность в эксплуатации. Эти цилиндры разработаны таким образом, чтобы выдерживать тяжелые условия эксплуатации и обеспечивать стабильную работу в течение длительного времени.
Задний упор
Мы используем шариковый винт PMI Тайваня и линейную направляющую для точности по оси X, обеспечивая более высокую точность, чем системы на основе стержней. Задний упор, управляемый серводвигателем с зубчатым ремнем и колесным механизмом, обеспечивает точное позиционирование.
электрический карбинет
Использование надежности оригинальных компонентов Schneider, поставляемых непосредственно из Франции, известных своей неизменной стабильностью, впечатляющей долговечностью и длительным сроком службы.
Боковой быстрый зажим
Революционно повысьте эффективность своего производства благодаря возможности беспрепятственной замены верхних пуансонов. Эта функция оптимизирует рабочий процесс и обеспечивает быстрый и эффективный процесс адаптации к разнообразным требованиям к гибке.
двигатель
Мы представляем энергоэффективный двигатель Siemens из Германии, разработанный для удовлетворения ежедневных производственных потребностей наших клиентов. Этот двигатель работает со значительно большей эффективностью, чем стандартные двигатели, представляя собой идеальное решение для удовлетворения потребностей наших клиентов.
стоп-палец
Благодаря точному контролю положения упора заготовки он обеспечивает постоянство положения и размера каждой заготовки. В то же время положение и высоту стопорного пальца можно регулировать по мере необходимости, чтобы адаптировать его к обработке заготовок различных размеров и форм.
Фронтальный помощник
Передний суппорт листогибочного пресса играет роль опоры и позиционирования заготовки в процессе гибки. Он обладает следующими преимуществами: повышает устойчивость заготовки и снижает вероятность ее деформации и смещения; повышает точность обработки.
ВАРИАНТ Компонент
Другие компоненты
Высококачественные аксессуары от ведущих мировых брендов
Коронование
Обеспечивает точные и стабильные углы изгиба по всей длине заготовки, независимо от толщины материала, снижая количество брака и повышая эффективность. Она повышает универсальность листогибочного пресса, компенсируя прогиб матрицы, обеспечивая соответствие конечного изделия требуемым техническим характеристикам с точными углами изгиба. Эта регулировка формы станины компенсирует прогиб штампа, обеспечивая точные изгибы в соответствии с техническими условиями.
Европейский тип секционированных штампов и пуансонов 4V
Его сегментированная конструкция позволяет легко настраивать и регулировать, обеспечивая точную гибку различных профилей. Высококачественные материалы, используемые в конструкции, делают их долговечными и способными выдерживать операции гибки под высоким давлением. Кроме того, секционная конструкция позволяет быстро переналаживать оборудование для различных видов гибки, сокращая время простоя и обеспечивая долгосрочную экономию средств.
LaserCheck Измерение угла изгиба
Оцените непревзойденную точность лазерной системы измерения углов iMeasure, разработанной совместно с Data-M Engineering, которая обеспечивает точные углы изгиба всего за одну операцию.
Лазерная защита DSP
Система DSP Laser Protection отслеживает интенсивность и местоположение лазерного излучения в режиме реального времени, чтобы вовремя обнаружить возможные угрозы лазерной безопасности во время работы листогибочного пресса.
Листогибы с ЧПУ
Новейшие приспособления для гибки листового металла призваны оптимизировать работу наших листогибочных прессов за счет сокращения времени на настройку пресса и упрощения работы операторов. Эти приспособления для гибки оказывают операторам ценную практическую помощь.
держатели инструментов wila
Мы используем инновационные технологии WILA, включая Safety-Click®, Smart Tool Locator® и систему замены E2M® для (тяжелых) инструментов, чтобы повысить безопасность и удобство замены. Точность и эргономика тщательно подобраны для обеспечения максимальной производительности всех инструментов.
Получите предложение прямо сейчас!
Получите более подробную информацию о листогибочном прессе DP-Hybrid Servo от DURMAPRESS® высшего уровня
Конструктивные особенности гидравлических цилиндров
Наши гидравлические цилиндры изготовлены из высококачественной легированной стали, что обеспечивает их долговечность и надежность.
- Двухходовой картриджный клапан: Диаметр Dg16-Dg160, диапазон расхода 63 л/мин-15000 л/мин.
- Клапан для розлива жидкости: Диаметр Dg40-Dg400, диапазон расхода 300 л/мин-35000 л/мин.
- Традиционные пластинчатые золотниковые клапаны: Включают в себя перепускной клапан, клапан последовательности, односторонний клапан, электромагнитный клапан направления, односторонний клапан гидравлического управления, дроссельный клапан, клапан управления потоком.
- Ствол цилиндра: Изготовлен из высококачественной легированной стали, обеспечивающей прочность и износостойкость.
- Поршень: Образует герметичную полость со стволом цилиндра, передавая усилие через гидравлическое давление.
- Уплотнения: Важны для герметизации и предотвращения утечек и загрязнений.
- Масляный порт: вход и выход для ввода, вывода и регулировки давления гидравлического масла.
Почему стоит выбрать серию сервоприводов DP-ES Pro?
1
экономически эффективный
DP-ES Pro Servo представляет экономичный компактный листогибочный пресс с ЧПУ, который предлагает множество функций и опций.
2
Дополнительная система
Оцените конкурентоспособные цены в сочетании с передовыми графическими системами управления DELEM DA53T 2D или Cybelec CybTouch 8PS.
3
6+1 осевое управление
Серия сервоприводов DP-ES Pro выделяется как лучший выбор для машинной технологии Y1/Y2.
Дурмапиновый завод
Смотреть видео
Производитель современного оборудования для обработки металла
Дурмапиновый завод
Калькулятор параметров изгиба
Какое усилие вам нужно приложить, чтобы согнуть изделие.
Расчет изгибающего усилия
Какое усилие необходимо приложить для сгибания детали?
Оснащение стандартом промышленности 4.0
Система ERP
- Обмен и интеграция данных в реальном времени
- Интеллектуальная поддержка принятия решений
- Индивидуальное производство и гибкость
- Автоматизация и адаптивность
Система управления производством
- Планирование и планирование производства
- Управление качеством и оборудованием
- Оптимизация процессов и анализ производственных данных
- Отслеживание и управление материалами
Вы спрашиваете, мы отвечаем
Если у вас есть дополнительные вопросы, пожалуйста, свяжитесь с нами, и мы ответим в течение 24 часов.
- Материал (например, низкоуглеродистая сталь, нержавеющая сталь, алюминий и т.д.)
- Толщина (например, 4 мм, 6 мм и более)
- Рабочая длина (например, 12 футов, 3100 мм или 100 дюймов и т.д.)
- Прочность материала на разрыв (например, 450 МПа, 350 МПа и т.д.)
- Существует большая разница между торсионными гидравлическими листогибочными станками с ЧПУ (ручные листогибочные станки устарели) и электрогидравлическими сервомеханическими листогибочными станками с ЧПУ, первые используют торсионную ось, соединенную с левым и правым маятником и т.д., формирование принудительной синхронизации оси кручения на двух синхронизированных гидравлических цилиндрах вверх и вниз для поддержания синхронизации; а вторые используют пропорциональный электрогидравлический сервоклапан и другие гидравлические системы управления и шкалу для формирования замкнутого цикла управления. Иными словами, в листогибочном станке с ЧПУ используется механический метод синхронизации, а электрогидравлическая синхронизация представляет собой метод синхронизации с помощью сервопропорционального клапана.
- По сравнению с листогибочными станками с ЧПУ, которые управляются компьютером, корпус листогибочного станка с ЧПУ обрабатывается с относительно низкой точностью, поэтому он совершенно не может удовлетворить требованиям к точности электрогидравлического сервопропорционального клапана.
- Если вы хотите преобразовать листогибочный станок с ЧПУ в листогибочный станок с ЧПУ, необходимо добавить пропорциональный сервоклапан, шкалу, электрогидравлический контроллер ЧПУ и, возможно, добавить прецизионную систему обратных гибов; в то же время удалить балансировочный вал станка для гибки витых валов, гидравлический клапан, гидравлическую систему и другие компоненты, не только очень большая рабочая нагрузка, но и большие эксплуатационные расходы. Поэтому, если вы хотите обеспечить будущее развитие бизнеса, выбирайте лучшие листогибочные прессы.
- Включите питание, включите клавишный выключатель на панели управления, а затем нажмите на масляный насос для запуска.
- Регулировка хода, при использовании листогибочного пресса необходимо обратить внимание на регулировку хода, перед гибкой листового металла необходимо провести тестирование. Листогибочная машина на штампе должна быть установлена в нижней точке, чтобы обеспечить зазор по толщине листа. В противном случае форма листогибочного станка будет повреждена. Регулировка хода также осуществляется с помощью электрической быстрой регулировки и ручной тонкой настройки.
- При выборе гибочной оснастки (штампа) V-образного размера обычно выбирают толщину листа, в 8 раз превышающую V-образный размер паза. Например, для гибки листового материала толщиной 4 мм необходимо выбрать V-образный штамп диаметром около 32 мм.
- Регулировка задней шкалы, как правило, осуществляется с помощью ЧПУ и вручную. Задняя шкала передней и задней шкалы вызывается осью X, она может управляться контроллерами ЧПУ и CNC.
- Нажмите ножной переключатель, чтобы начать гибку, листогибочный станок и ножницы отличаются, могут быть освобождены в любое время, отпустите ногу листогибочный станок остановится, а затем шаг на продолжить вниз по линии.В соответствии с обычными гидравлическими листогибочный станок обработки Q235 пластины материала сделать простое введение
Конструкция оснастки для листогибочного пресса зависит от типа заготовки, которую изготавливает заказчик, и может быть разделена на выбор пуансона и выбор набора штампов. Ниже приведены правила:
Выбор перфорации :
- Если маленькая верхняя ножка длиннее нижней, то необходим перфоратор с гусиной шеей.
- Если маленькая верхняя ножка короче нижней, то подойдет любая форма пуансона.
- Когда малая верхняя ножка равна нижней, необходим смещенный острый удар.
Выбор штампа:
Клиент может использовать обычное правило 8×2 для сохранения бургета.
- Сначала определите диапазон толщин листового металла, который требуется согнуть. Например, может потребоваться гибка материала толщиной от 2 мм до V=16 мм Die
- Во-вторых, определите наименьший необходимый набор штампов, умножив толщину самого тонкого металла на 8. В данном случае для материала толщиной 3 мм потребуется наименьший штамп, следовательно: 3 × 8 = 24 мм, то есть размер набора штампов V округляется до 24 мм.
- В-третьих, определите необходимый наибольший размер набора штампов V, умножив толщину металла на 8. В данном случае для материала толщиной 6 мм потребуется самый большой штамп: 6×8 = 48 мм.
Теперь вы определили, какой самый маленький и самый большой штамп вам нужен - 2 мм и 6 мм. Чтобы заполнить промежуточное пространство, нужно начать с наименьшего размера V и удвоить его. В данном случае это дает штамп размером 16 мм (2 × 8 = 4). Формы для изготовления многогранников 32 мм, 48 мм.
Если деталь не нуждается в коротком фланце, узком смещении или малом радиусе, зачем усложнять задачу? Следуйте этим трем простым правилам, и вы улучшите угловые характеристики, сократите время наладки и уменьшите эксплуатационные расходы на инструмент.
Кроме того, инженер Durmapress может разработать специальную оснастку в соответствии с требованиями заказчика, поэтому просто свяжитесь с нами и пришлите чертежи вашей продукции.
ГИДЕ 1
Как установить кожух цилиндра листогибочного пресса
Следуя этому руководству, вы сможете убедиться, что защитный кожух цилиндра установлен правильно, обеспечивая защиту и поддерживая надлежащее функционирование листогибочного пресса.
Как использовать систему лазерной безопасности DSP для листогибочного пресса, чтобы защитить себя
Руководство по установке кожуха цилиндра листогибочного пресса
Посмотреть больше
путеводитель 2
Как установить листогибочный станок и провести предварительную подготовку
Перед запуском листогибочного станка с ЧПУ необходимо провести ряд подготовительных работ, чтобы обеспечить безопасную и правильную работу гидравлического листогибочного станка. Вот некоторые общие подготовительные мероприятия.
Как установить листогибочный станок и провести предварительную подготовку
Руководство по подготовке и установке листогибочного пресса
Посмотреть больше
