В чем разница между гидравлической качающейся стригальной машиной и гидравлической стригальной машиной с воротами?

Предисловие

Гидравлические ножницы - это оборудование, использующее движение верхнего и нижнего ножей, а также разумный зазор между ножами для приложения усилия срезания к металлическим листам различной толщины, тем самым ломая и разделяя листы на части нужных размеров. Гидравлическая машина для стрижки в основном состоит из рамы, гидравлического насоса, гидроцилиндра и ножей. Рама служит несущей конструкцией для всего оборудования, гидравлический насос - важнейший компонент для создания гидравлического давления, гидроцилиндр - основной компонент для создания силы резания, а лезвия необходимы для выполнения операций обработки. Гидравлическая машина работает по принципу передачи давления через гидравлическую жидкость: гидравлический насос нагнетает давление и направляет жидкость в гидроцилиндр, создавая значительное давление на лезвия. Это позволяет станку выполнять операции по резке и стрижке металлических листов. Этот процесс обладает такими преимуществами, как простота эксплуатации, высокая эффективность и возможность обеспечить качество и безопасность обработки. Гидравлические ножницы По движению верхнего ножа они делятся на два основных типа: гидравлические ножницы с поворотной балкой и Гидравлические гильотинные ножницы.

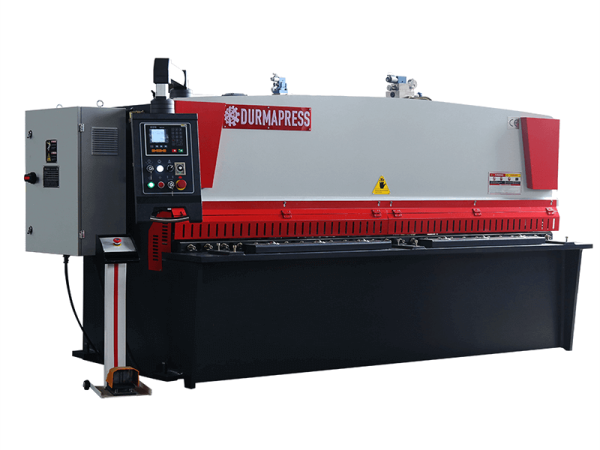

Что такое гидравлические поворотные ножницы?

Гидравлические поворотные ножницы - это распространенное металлообрабатывающее оборудование, которое в основном используется для резки металлических листов различной толщины на необходимые отрезки. В основном она состоит из верхнего держателя инструмента, нижнего держателя инструмента, гидравлической системы, поворотного рычага, ползуна, масляного цилиндра и гидравлической системы. Поворотный рычаг соединяет верхний и нижний держатели инструмента для поддержки и передачи усилия сдвига.

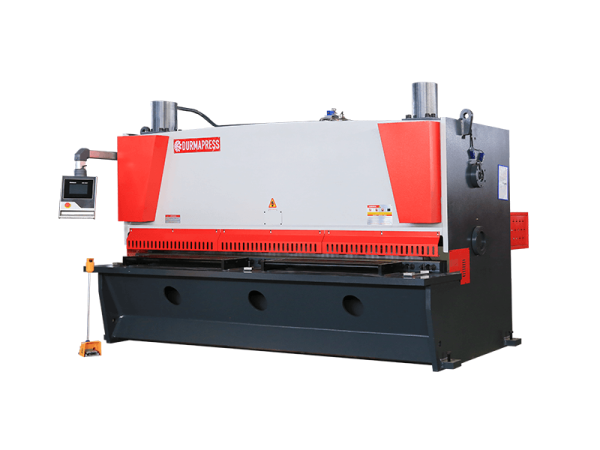

Что такое гидравлические гильотинные ножницы?

Гидравлические гильотинные ножницы - это распространенное оборудование для обработки металла, в основном используемое для резки металлических листов различной толщины на металлические детали требуемых форм и размеров. Гидравлические гильотинные ножницы имеют цельностальную сварную рамную конструкцию с гидравлическим преднатягом. В основном она состоит из корпуса, гидравлической системы, режущего инструмента, приспособлений и других частей. Среди них корпус - это рама гильотины, гидравлическая система обеспечивает питание, резак отвечает за срезание металлического листа, а зажим используется для фиксации металлического листа, чтобы обеспечить точность и эффективность стрижки.

Принцип работы

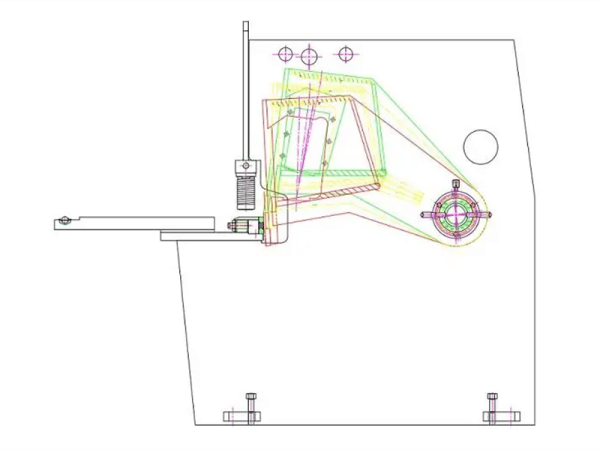

Гидравлический поворотный стригальный станок

Гидравлический поворотный ножничный механизм приводится в действие гидравлическим давлением и использует масляный цилиндр для приведения в движение поворотного ножничного механизма для достижения сдвига пластины. Когда масляный цилиндр толкает лезвие механизма ножниц к пластине, между лезвием и пластиной создается огромное давление, в результате чего пластина достигает прочности на срез, тем самым достигая среза.

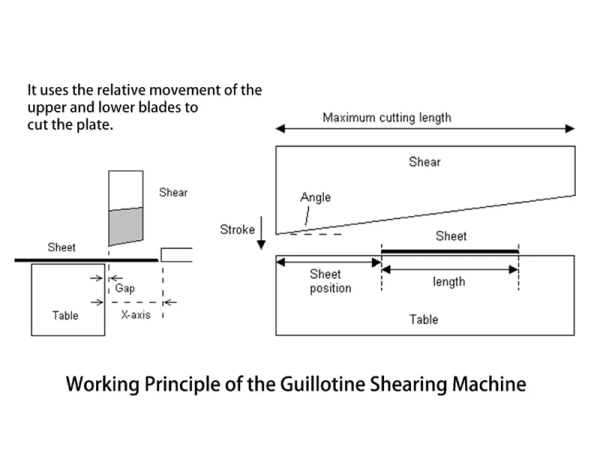

Гидравлические гильотинные ножницы

Принцип работы гидравлических гильотинных ножниц заключается в подаче энергии через гидравлическую систему, чтобы толкать резак вниз для разрезания металлического листа. Во время процесса стрижки зажим между резаком и металлическим листом фиксирует металлический лист, предотвращая его перемещение или изгиб. В гидравлической системе используется двухходовой картриджный встроенный клапан; вся система оснащена цифровым дисплеем хода, устройством фотоэлектрической защиты и мобильным верстаком (для облегчения замены пресс-формы). Функции, ход рабочего давления можно регулировать в пределах заданного диапазона в соответствии с требованиями процесса, а кнопки централизованы для удобства управления. В то же время гидравлическая система может управлять силой прижима и скоростью срезания инструмента путем регулировки давления и потока для достижения различных эффектов срезания.

Характеристики работы машинки для стрижки овец

Гидравлические поворотные ножницы

Гидравлическая передача гарантирует, что толщина листа не изменится во время работы. Кроме того, эта машина обладает такими характеристиками, как плавность хода, удобство управления, низкий уровень шума, безопасность и надежность.
В масляном цилиндре имеется механический упор для обеспечения точности позиционирования ползуна в нижней мертвой точке, что гарантирует постоянство угла изгиба при серийном производстве.
Используйте немецкие технологии для снятия внутреннего напряжения.
Общая рама очищена от ржавчины с помощью пескоструйной обработки и покрыта антикоррозийной краской.

Гидравлические гильотинные ножницы

Вибрация рамы и держателя инструмента исключает напряжение, а вся машина сварена и прочна.
Передовая интегрированная гидравлическая система с высокой надежностью.
Для устранения зазоров в опорах и обеспечения качества стрижки используйте трехточечную опорную направляющую качения.
Зазор между лезвиями регулируется вручную или электрически, быстро и точно.
Верхние и нижние лопасти имеют четырехсторонние лезвия, что увеличивает время использования и продлевает срок службы лопастей.
Угол среза можно регулировать с помощью электропривода, чтобы минимизировать деформацию пластины.
Имеет функцию сегментной резки фиксированной длины.
Функция автоматического наполнения.
Электрический задний манометр и цифровой дисплей, точный и надежный.
Поверхность среза, скорость среза и толщина среза превосходят аналогичные показатели гидравлических поворотных ножниц.

Система адаптации

Гидравлический поворотный стригальный станок

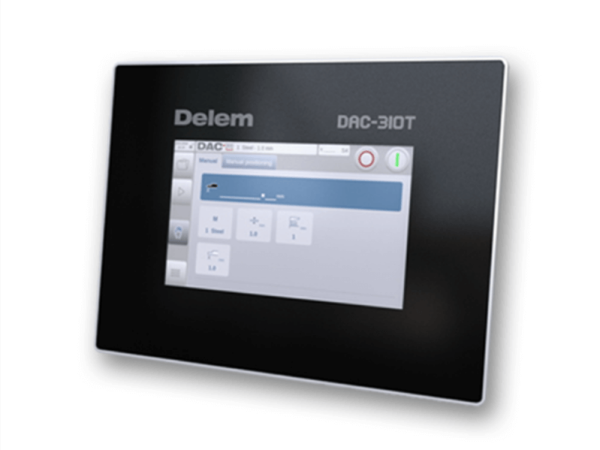

Система контроллеров ЧПУ DELEM DAC-310T

Голландская компания DELEM производит импортные Контроллеры ЧПУ DAC-310T для станков для резки металлических листов. Он оснащен ЖК-дисплеем высокой четкости с разрешением 1024 × 600 пикселей и 100-шаговым программированием. В нем применена профессиональная технология сервоуправления и полнофункциональное сенсорное управление, что значительно повышает точность резки.

Гидравлические гильотинные ножницы

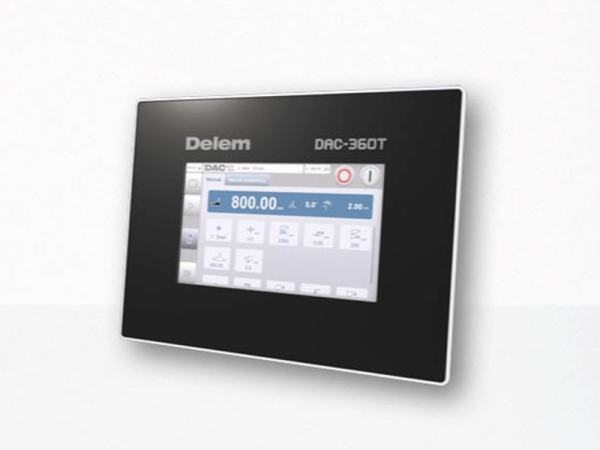

Система ЧПУ DELEM DAC-360T

Сайт Система ЧПУ DAC-360T Машинка для стрижки овец импортируется из Нидерландов и производится компанией DELEM. Она оснащена ЖК-панелью высокой четкости и встроенным реле времени, а также имеет функции однокнопочного переключения и одностороннего позиционирования. Использует интеллектуальное позиционирование по оси X, многоступенчатое программирование 40 программ, каждая программа имеет 25 шагов. Он может автоматически рассчитывать давление стрижки, автоматически контролировать обратный калибр, ход стрижки, угол стрижки, зазор между лезвиями, а также гибко определять порты ввода/вывода.

Общая система адаптации

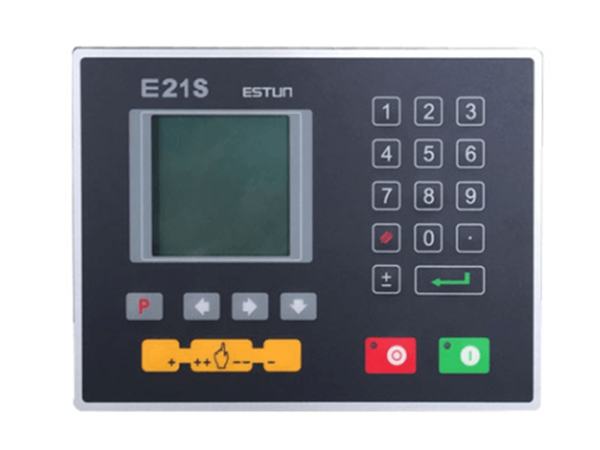

Система ЧПУ ESTUN E21S

Это Система ЧПУ E21S с ЖК-дисплеем высокой четкости обладает множеством замечательных функций. Пользователи могут выбирать китайский и английский языки, а параметры программирования понятны с первого взгляда, что повышает эффективность и удобство программирования. Система заднего датчика имеет интеллектуальное позиционирование, а также поддерживает ручную настройку, что устраняет необходимость в механическом устройстве ручного позиционирования. Встроенное реле времени среза упрощает управление ходом среза и экономит затраты. Кроме того, встроенная функция регулировки угла резания избавляет от утомительной работы с угловыми индикаторами и кнопками. Обратная связь с энкодером своевременно отображает зазор между кромками ножа, что упрощает работу. Также имеется функция резервного копирования и восстановления параметров одним нажатием кнопки, которая позволяет восстановить параметры в любое время при необходимости, что снижает затраты на техническое обслуживание. Все кнопки на панели используют микропереключатели и проходят строгие испытания на электромагнитную совместимость, высокую и низкую температуру и вибрацию для обеспечения стабильности и срока службы изделия.

Основные различия между гильотинными и маятниковыми ножницами

Точность резки

Ножевой упор качающейся машинки для стрижки имеет форму дуги, и точечный контакт дуги обеспечивает прямолинейность срезаемого материала, в то время как ножевой упор гильотинных ножниц работает относительно нижнего ножа. Вертикальное линейное движение обеспечивает малую деформацию и хорошую прямолинейность срезаемого листа. Таким образом, гидравлическая гильотинная машинка для стрижки более точна, чем гидравлическая качающаяся машинка для стрижки.

Если взять в качестве примера гидравлический поворотный ножничный станок 16*3200 и гидравлический гильотинный ножничный станок, то рассчитанные значения зазоров по краям поворотных и гильотинных ножниц не превышают 6 мм, но зазор между поворотным рычагом и корпусом поворотной рамы поворотного станка составляет Зазор между подшипниковыми соединениями не может быть устранен.
Кроме того, суммарная погрешность точности срезания зазора и краевого зазора обычно составляет более 10 мм, а задняя направляющая корпуса ножниц Guillotine【 поддерживается 4 большими подшипниками, а передняя направляющая прижимается за ними 2 подшипниками с пружинами сжатия. Благодаря этому между передней и задней направляющими нет зазора, а дополнительная погрешность точности между зазором и зазором между краями не превышает 4 мм, поэтому срезаемый материал получается более гладким и без заусенцев.

Различные углы сдвига

При резке листов толщиной менее 20 мм угол наклона гидравлических поворотных ножниц не регулируется, что приводит к деформации разрезаемого материала. Чем уже разрезаемый материал, тем больше деформация. Поскольку угол стрижки гидравлических поворотных ножниц фиксирован, эффективность стрижки тонких и толстых листов одинакова, а значит, требуется много энергоресурсов и времени работы. Например: гидравлические ножницы QC12Y-10X2500 имеют двигатель мощностью 55 кВт и могут резать лист толщиной 10 мм 8 раз в минуту. Поскольку угол стрижки не регулируется, тот же самый лист толщиной 5 мм можно стричь 8 раз в минуту. Чтобы уменьшить деформацию рамы и снизить мощность станка, угол срезания качающихся ножниц обычно равен максимальному значению, но больший угол срезания при срезании тонких листов вызовет большую деформацию изгиба срезаемой заготовки.

В отличие от них, гидравлические гильотинные ножницы позволяют регулировать угол наклона за счет изменения количества масла в закрытой камере, последовательно соединенной между двумя инженерными цилиндрами. Во время работы кривизна пластины эффективно уменьшается, что снижает вероятность скручивания и деформации срезаемой пластины, тем самым сохраняя точность заготовки. Более того, при увеличении угла сдвига усилие сдвига становится сильнее.

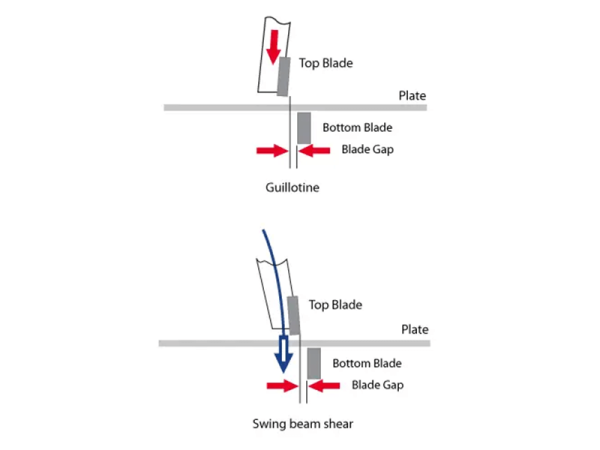

Различные виды упражнений

Держатель ножа гильотинной машинки для стрижки перемещается вверх и вниз. Он совершает вертикальное линейное движение относительно нижнего лезвия, чтобы обеспечить стрижку листа. Искажения и деформации малы, прямолинейность более точная, а точность в два раза выше, чем у качающейся машинки для стрижки. Маятниковый стригальный станок имеет дугообразное движение. Корпус держателя инструмента качающихся ножниц имеет форму дуги, и точки дуги используются для контакта, чтобы обеспечить прямолинейность срезаемого материала.

Различия между лезвиями

Гидравлические поворотные ножницы не могут использовать все четыре края лезвия для резки листового металла из-за дугообразного движения лезвий.
Поэтому для двусторонней резки можно использовать только алмазные режущие кромки.

В отличие от этого, держатель ножа гильотинных ножниц перемещается вверх и вниз линейно, что позволяет использовать прямоугольный нож с четырьмя режущими кромками. Благодаря этому лезвие гильотинных ножниц служит дольше, чем лезвие качающихся ножниц. Кроме того, ромбовидное лезвие срезает пластину, что может легко привести к ее скручиванию. Этот дефект становится тем серьезнее, чем более узкий материал вы режете, а прямоугольное лезвие позволяет избежать этого дефекта.

Срок службы цилиндра

Полукруглый блок встроенного масляного цилиндра, используемый в качающихся ножницах, трудно смазывать и обслуживать, но верхняя и нижняя камеры масляного цилиндра в проекте машинки для стрижки не требуют дополнительной смазки, что значительно увеличивает срок службы машинки для стрижки. Увеличение срока службы.

Операционные различия

Поскольку держатель ножа поворотной машинки для стрижки имеет форму дуги, для обеспечения прямолинейности срезаемого материала обеспечивается контакт с точкой дуги.
Гильотинные ножницы обеспечивают прямолинейность срезаемого материала благодаря прямому держателю лезвий, что позволяет достичь высокой точности.
Однако в середине стригального станка с поворотным механизмом наблюдается явное втягивание лезвия, что приводит к образованию заусенцев на некоторых стриженых материалах. Этой проблемы невозможно избежать.

Области применения

Гидравлические гильотинные ножницы

Гидравлические гильотинные ножницы широко используются в таких отраслях металлообработки, как автомобилестроение, авиастроение, машиностроение и строительство. Они обеспечивают эффективную и точную резку различных металлических листов, особенно в условиях крупномасштабного производства. Гидравлические гильотинные ножницы имеют более широкий спектр применения и подходят для таких отраслей, как автомобилестроение, производство тракторов, локомотивов, судов, двигателей и приборов, а также для растяжения листов из высокопрочных сплавов.

Например, на углеобогатительной фабрике, рассчитанной на переработку 3 миллионов тонн угля в год, которая впоследствии была расширена до максимальной мощности 16 миллионов тонн в год, гидравлические гильотинные ножницы играют решающую роль в достижении экономии средств, снижении производственных затрат и повышении эффективности. Перед заводом стояла задача оптимизировать свою работу в контексте высококачественного, интеллектуального развития. Существующие механические ножницы отслужили свой срок, имели высокий процент отказов и низкую эффективность и не могли удовлетворить текущие потребности в обработке. Гидравлические гильотинные ножницы были внедрены для перевода технологического оборудования на более высокий уровень автоматизации и эффективности с целью сокращения затрат, повышения эффективности и снижения расходов на техническое обслуживание.

Гидравлическая машина для стрижки качающейся балки

Гидравлические ножницы с поворотной балкой известны своей высокой точностью резки, эффективностью и низким уровнем шума. Приводимые в действие гидравлическими системами, они обеспечивают точное и равномерное движение, простоту управления и подходят для таких процессов, как растяжение, гибка, сжатие и формовка тонких металлических листов в таких отраслях, как энергетика и авиация.

Например, компания ABC Manufacturing Co., Ltd. приобрела современный гидравлический станок для резки с поворотной балкой, чтобы заменить устаревшее оборудование для резки. Они выбрали высокопроизводительную машину для резки с поворотной балкой, способную удовлетворить их потребности в резке металлических листов, предлагая повышенную производительность резки и автоматизированные функции управления. Гидравлическая машина с поворотной балкой была легко интегрирована в производственный процесс. Преимущества нового оборудования позволили им более эффективно удовлетворять запросы клиентов, сократить производственные циклы, минимизировать отходы и повысить качество продукции. Это не только повысило конкурентоспособность компании, но и привело к увеличению количества заказов и росту бизнеса. Инвестиции в станок для стрижки качающейся балки не только повысили эффективность производства, но и помогли компании занять большую долю рынка, утвердив ее в качестве лидера в отрасли металлообработки.

Заключение и рекомендации по использованию

В заключение следует отметить, что основные различия между гидравлическими гильотинными ножницами и гидравлическими ножницами с поворотной балкой заключаются в их конструкции и принципах работы. В первых используется механизм передачи давления гильотинного типа, что делает их пригодными для резки материалов различной толщины с высокой точностью. С другой стороны, гидравлические ножницы с поворотной балкой используют конструкцию с поворотным рычагом и не подходят для резки толстых материалов, однако они обладают такими преимуществами, как меньшая площадь и хорошая стабильность.

Кроме того, гидравлические гильотинные ножницы отличаются более высокой точностью, большим сроком службы ножей и идеально подходят для работы с материалами различной толщины. Однако стоимость их производства выше. Учитывая экономию средств и требования к точности, если точность не критична, а толщина материала невелика (менее 8 мм), может подойти станок для стрижки с поворотной балкой. Для материалов толщиной более 8 мм необходимо использовать гидравлические гильотинные ножницы, поскольку принцип работы ножниц с поворотной балкой не позволяет им резать толстые материалы. При покупке следует всесторонне учитывать реальные потребности. Если у вас возникли дополнительные вопросы о машинах для стрижки, пожалуйста, обращайтесь в DURMAPRESS!
